同轴系统的主体结构是由四根定位于正方间距的不锈钢支杆构成，可实现集成化、模块化、多元化，结构灵活，定位准确，稳定性更强，让您的实验搭建变得更轻松。大恒光电目前有16mm、30mm 与60mm 三种同轴系统尺寸。

本期介绍的是2024年下半年大恒光电新推出的同轴系列新品，详细的产品参数可以点击产品图片跳转网上商城了解。

♦ 16mm同轴系列

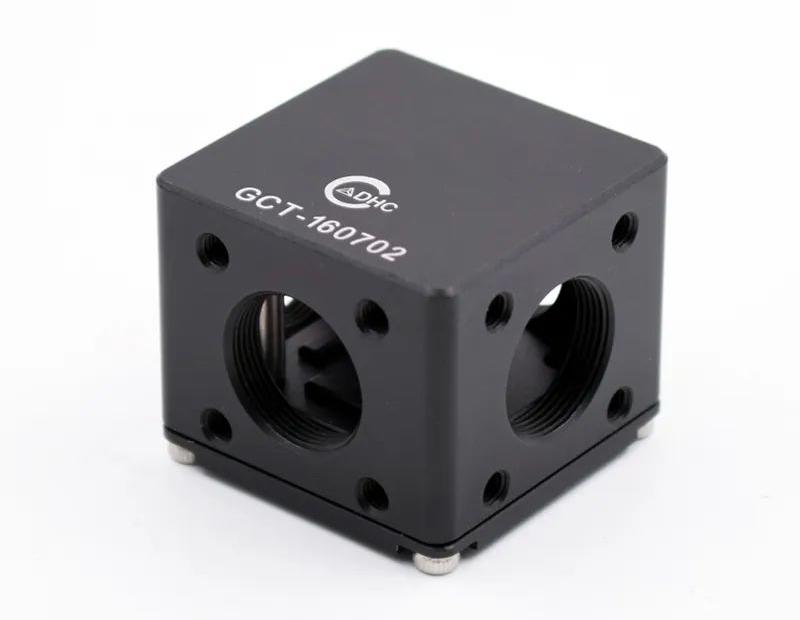

◊ 1、GCT-160702 同轴立方架

产品特点：

● 适用于16mm同轴系统，或通过底部自带的M4螺纹孔单独使用；

● 可夹持外形尺寸12.7×12.7×12.7mm的棱镜或直角棱镜；

● 本产品4面均可接入同轴系统，并于光轴中心处各包含一处SM05(0.535”-40)内螺纹；

● 底板上含一处90°夹角定位台，装入镜片时请注意将镜片两处直角边与定位台分别贴合，以达到最佳使用效果；

● 夹持盖板含EVA垫片，可有效保护镜片。

◊ 2、GCT-160703 同轴旋转立方架

产品特点：

● 适用于16mm同轴系统；

● 可夹持外形尺寸12.7×12.7×12.7的棱镜或直角棱镜；

● 本产品4面均可接入同轴系统，并于光轴中心处各包含一处SM05(0.535”-40)内螺纹；

● 底部转台可实现360°连续旋转，并配有锁紧钉可锁定旋转角度；

● 角度刻线读数精度：2°；

● 底板上含一处90°夹角定位台，装入镜片时请注意将镜片两处直角边与定位台分别贴合，以达到最佳使用效果；

● 夹持盖板含EVA垫片，可有效保护镜片。

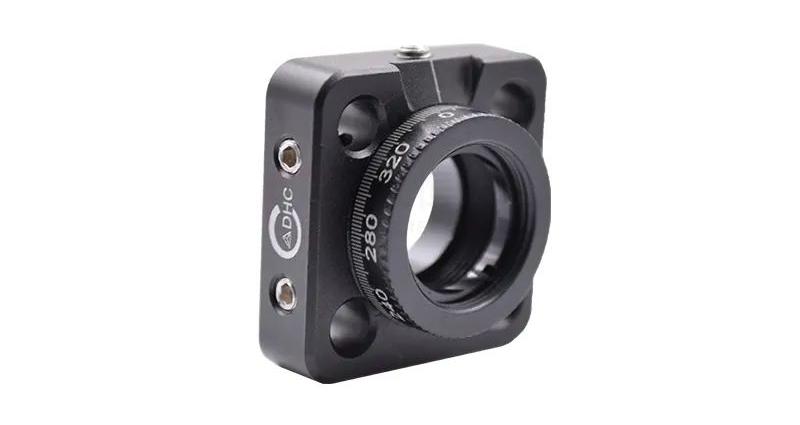

◊ 3、GCT-160901 偏振片/波片架

产品特点：

● 适用于16mm同轴系统，也可通过底部M4螺纹孔单独使用；

● 可夹持φ12.7mm，厚度≤5.5mm的元件，通光孔径为φ11.2mm；

● 读数精度：2°；

● 旋转可通过顶部M3螺钉进行锁定。

♦ 30mm同轴系列

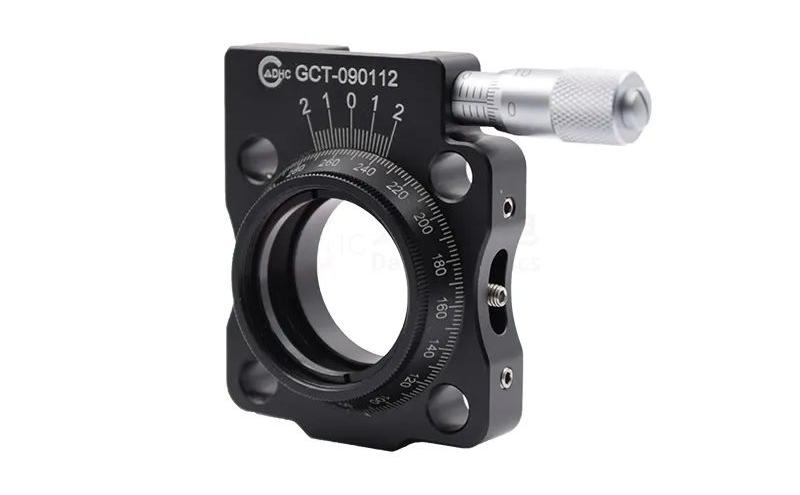

◊ 1、GCT-090112 可微调偏振片架

产品特点：

● 可夹持φ25.4mm，厚度≤8mm的元件，通光孔径为φ23mm；

● 可进行360°连续旋转，也可通过微分头进行微调，微调角度为±4°；

● 游标读数精度：0.2°；

● 适用于30mm同轴系统，也可通过底部M4螺纹孔与支杆搭配，单独使用。

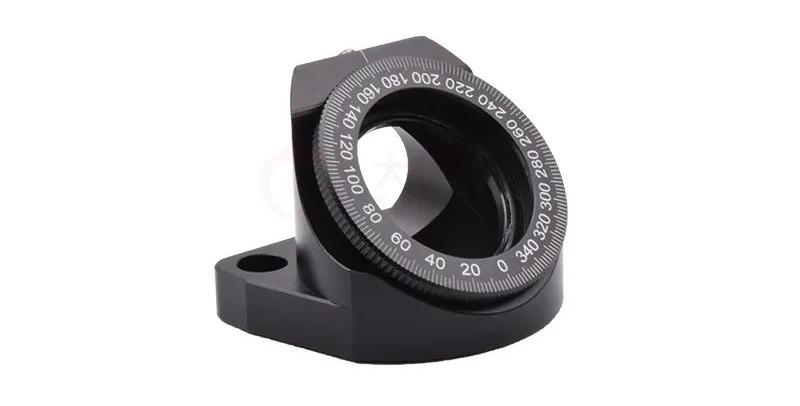

◊ 2、GCT-080631 快拆可旋转45°镜架

产品特点：

● 适用于30mm同轴系统，或通过底部螺纹孔单独使用；

● 可拆卸式光学元件槽，便于元件的更换；

● 内含一件无应力卡环，使本产品可装卡光楔类元件；

● 光学元件槽可在固定座中进行360°连续旋转，用以矫正透射光束的角度偏移；

● 夹持φ25.4mm，厚度≤5.5mm的光学元件。

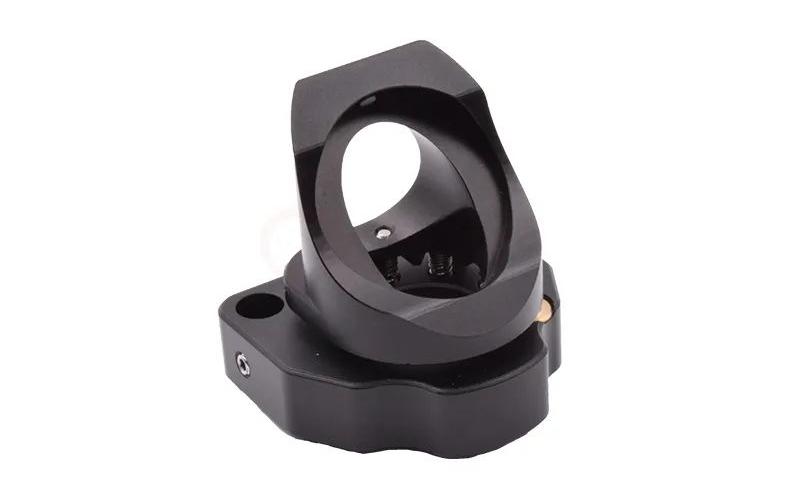

◊ 3、GCT-080632 45°镜架

产品特点：

● 适用于30mm同轴系统，或通过底部螺纹孔单独使用；

● 通过顶部M3尼龙头锁紧螺钉夹持φ25.4mm，厚度≥3mm的元件；

● 俯仰偏摆调节角度为±3°，调节机构为M4×0.2螺纹副。

♦ 60mm同轴系列

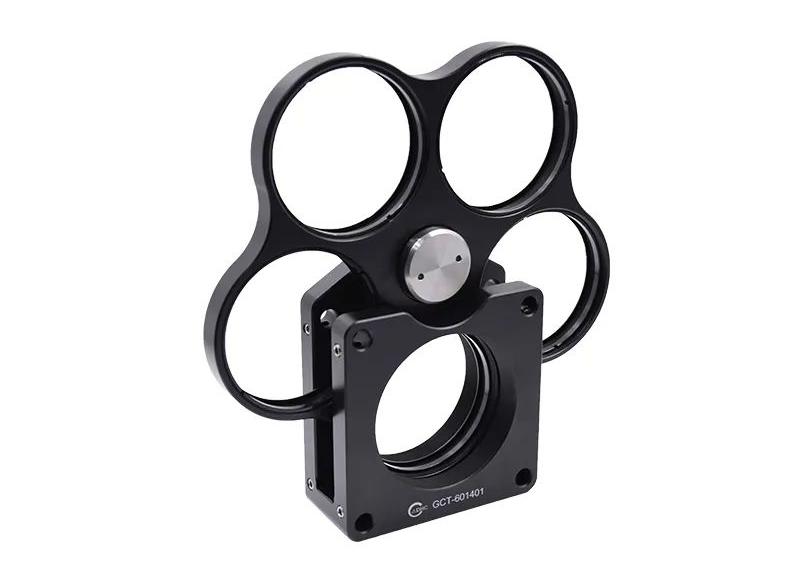

◊ 1、GCT-601401 滤光片架

产品特点：

● 适用于60mm同轴系统，或通过底部M6螺纹孔与支杆连接使用；

● 可夹持φ50.8mm，厚度≤6mm的元件，通光孔径为φ48.5mm；

● 最大夹持元件数量为5件；

● 可绕转轴进行360°连续旋转，实现不同元件的连续转换；

● 内含辅助定位弹簧钉与槽口，可使滤光片进入光轴对应位置；

● 光轴输入与输出端皆含有SM2(2.035”-40)螺纹。

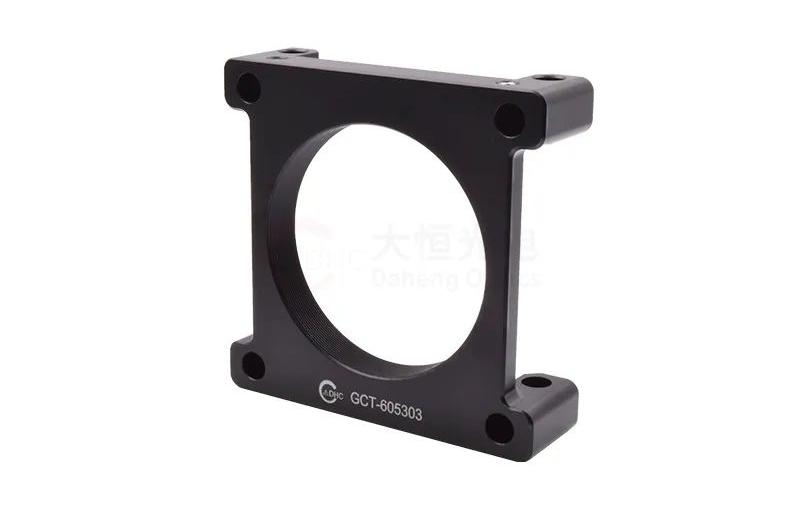

◊ 2、GCT-605303 同轴垂直转向架

产品特点：

● 适用于60mm同轴系统；

● 用于将60mm同轴系统进行90°转向；

● 中心含1处SM2(2.035"-40)通螺纹孔，可用于通光、装卡透镜套筒或与GCT-2125系列同轴卡环配合使用，装卡Φ50.8mm的光学元件。

◊ 3、GCT-605701 同轴可调光阑

产品特点：

● 适用于60mm同轴系统，或使用底部M4/M6螺纹孔单独使用；

● 通光孔径：φ2~φ50mm连续可变。

♦ 同轴垂直安装板

◊ 1、GCT-020601 16/30mm同轴垂直安装板

产品特点：

● GCT-020601适用于16mm及30mm同轴中，可使同轴系统垂直安装于面包板或多孔板上；

● 垂直底板中心含一处SM05(0.535"-40)螺纹通孔；

● GCT-01系列同轴光杠与本产品连接的方式有两种：

（1）通过侧面M3顶丝，将光杠夹紧于φ4/φ6孔内；

（2）通过φ4/φ6孔底部M3螺纹孔，直接将光杠拧紧于垂直底板上。

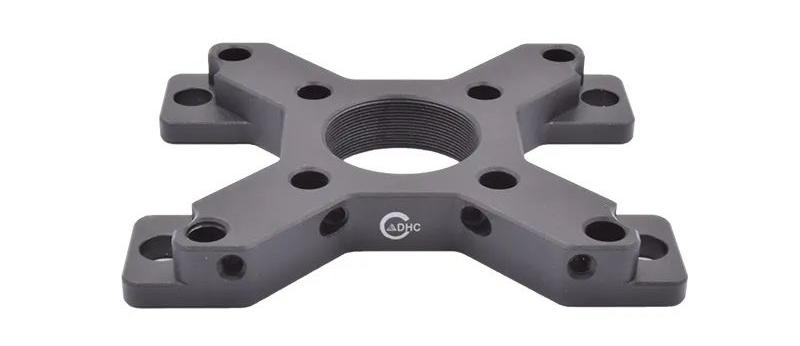

◊ 2、GCT-020602 30/60mm同轴垂直安装板

产品特点：

● GCT-020602适用于30mm及60mm同轴中，可使同轴系统垂直安装于面包板或多孔板上；

● 垂直底板中心含一处SM1 (1.035"-40)螺纹通孔；

● GCT-01系列同轴光杠与本产品连接的方式有两种：

（1）通过侧面M4顶丝，将光杠夹紧于φ6孔内；

（2）通过φ6孔底部M3螺纹孔，直接将光杠拧紧于垂直底板上。

大恒光电同轴系列产品将会持续更新，欢迎您提出宝贵意见~
